概 述
匝间冲击耐压测试仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测，并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障，现已在相关行业得到广泛的使用。

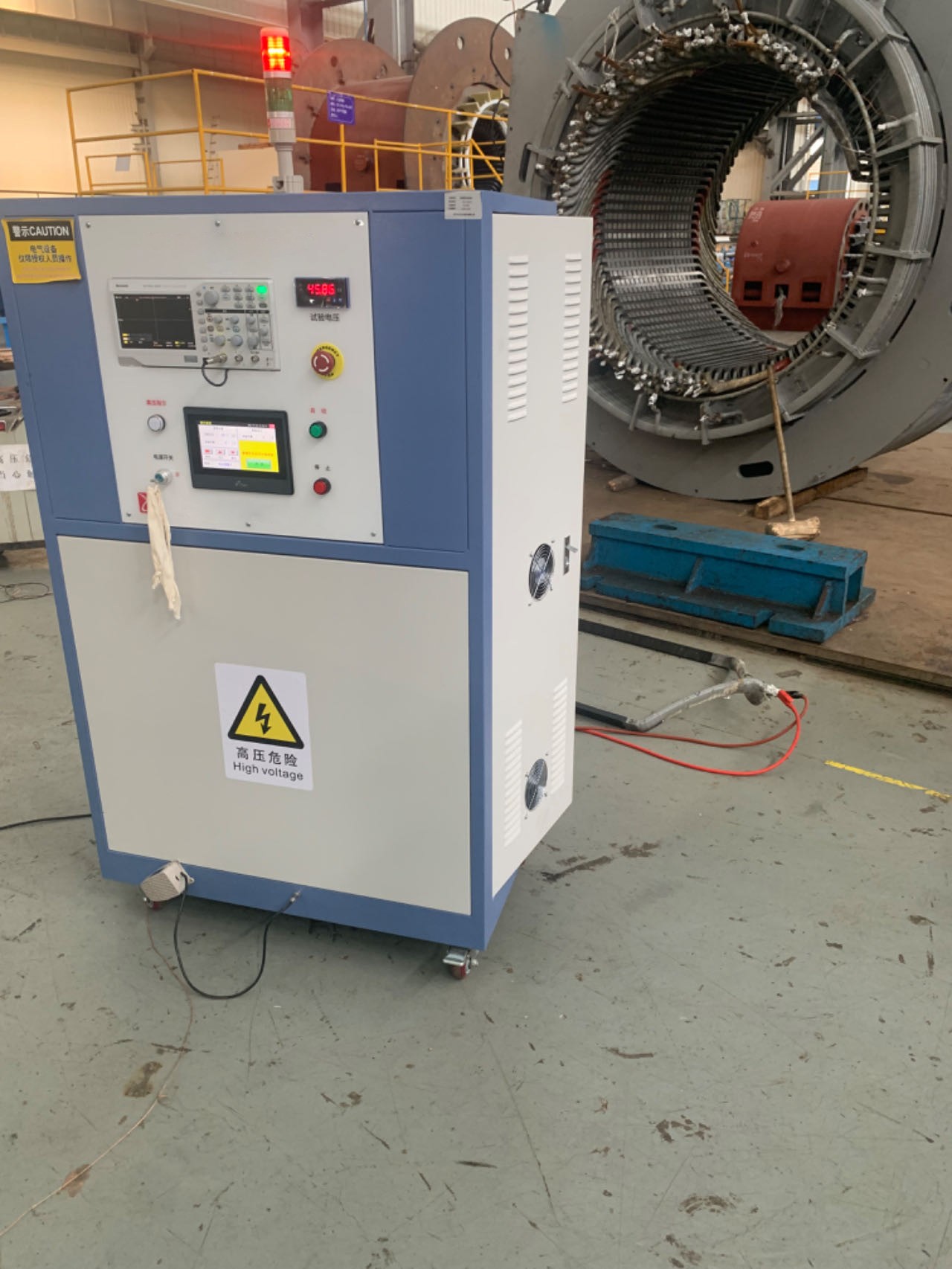

RZJ-40匝间冲击耐压测试仪适用于额定电压 10000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测；也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致，特别是操作者工艺水平的不同，在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤，使绕组存在着各种形式的匝间绝缘故障，因此，匝间绝缘是电机、变压器的薄弱环节。
RZJ-40 匝间冲击耐压测试仪是以检测被试品阻抗对称平衡情况为基本原理，采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验，利用仪器本身示波器观察波形对比分析，能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。
技术指标
● 波前时间 ： 0.2µs
● 极 性 ： 负极性
● 脉冲峰值电压 ： 2.0 ~≥40 kV（连续可调）
● 峰值电压表显示 ： 0 ~ 40kV ±5%
● 脉冲储能电容 ： 0.03 ~ 0.05µF ± 10%
● 输出能量 ： 40 J
● 放电频率 ： 放电频率为1次/秒
● 放电次数 ： 1-9次任意设定（标准规定是5次）
● 绝缘电阻：电源输入端对机架的绝缘电阻大于等于50M欧姆；
● 介电强度：电源输入端对机架能够承受1500V/50Hz 1min 耐电压试验，无飞狐，无击穿现象；
● 仪器配数字存储示波器，可保存波形并通电脑打印波形。
● 外型尺寸（宽、高、深） ： 700×1400×700（mm）（宽、高、深）
● 重 量 ： 125 kg
● 仪器使用环境：
■ 电源电压：220V+10%；50Hz/60Hz+2%；
■ 环境温度：0 ~ 40度；相对湿度：不大于80%；
■ 工作电源 ： ~220V ± 5 % 50Hz
■ 功 耗 ： 2000 VA
● 适用范围：额定电压 13800V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
装 箱 单
RZJ-40匝间冲击耐压测试仪 | 壹 台 |
高压警示灯 | 壹 只 |
TBS 1072B数字存储示波器(内置) | 壹 台 |
高压测试线 | 贰 根 |
~ 220V电源线 | 壹 根 |
探头信号线 | 壹 根 |
仪器使用说明书 | 壹 份 |
脚踏开关 | 壹 只 |
仪器合格证 | 壹 份 |
仪器保修卡 | 壹 份 |
仪器测试报告 | 壹 份 |
仪器装箱单 | 壹 份 |
注意事项
★ 本仪器为高压试验仪，测试时一定要注意人身安全，仪器开启后（警示灯亮时），需注意安全。在高压指示灯亮（图二）时，切不可触及高压输出端、输出引线夹子和被测绕组（电机），以免受到电击。
★ 仪器的电源必需可靠接地，严禁在没有接地线的情况下，进行高压测试。因为数千伏的高电压会使外壳带高压电，危害人身安全，和损坏低压控制电路，仪器的接地输出端子在仪器背部的左下方，需要用铜导线与接地线连接。
★ 仪器发生故障需维修时，应由专业人员进行维修，仪器开箱维修时，需先用接地线对高压电容器放电后方可进行，以免受到电击。
|
|||
|
|
|||
 |
 |
